Thema: andres & finn selbstbaukuehler (viele Bilder)

[Zeh Emm]

Wie ist es eigentlich mit aktuellen CPUS: Müssen da die Böden jedesmal angepasst werden oder könnte ich den Kühler eines Sockel-A nehmen, wenn ich die Halterung anpasste? Mache mir da gaaaanz leicht gedanken aber ein Upgrade käme nur in Betracht, wenn der Boden übernommen werden kann.

[Fantometer]

durch die bauhöhe von grade mal 25mm (was echt nich sonderlich hoch ist wenn man das mal mit anderen kühler vergleicht. der exfrs ist eher mehr schlank als dick)
erreicht der kühler halt seinen extrem hohen durchfluss

bin nen augenmensch   aber die antwort war die, die mich zufriedenstellt

[halllo_fireball]

Wie ist es eigentlich mit aktuellen CPUS: Müssen da die Böden jedesmal angepasst werden oder könnte ich den Kühler eines Sockel-A nehmen, wenn ich die Halterung anpasste? Mache mir da gaaaanz leicht gedanken aber ein Upgrade käme nur in Betracht, wenn der Boden übernommen werden kann.

Nen Sockel A Wakühler sollte auch mit entsprechender Halterung auf andere Sockel passen. Der Boden ist ja plan und da keine Stufe vorhanden sein sollte, wie bei Luftkühlern, steht ner Montage auf ner anderen CPU nix im Weg...

Jan

[Andreoid]

nur das ich keine sockel a halterung lasern werde ;P
^^

sohoooo,..jetzt gibbet finale strikerbilder

SB version 1 für 3waysli kennt ihr ja bereits!




das hier hat mir ein user empfohlen!
so kann man dicke 2 luküed grakas nutzen

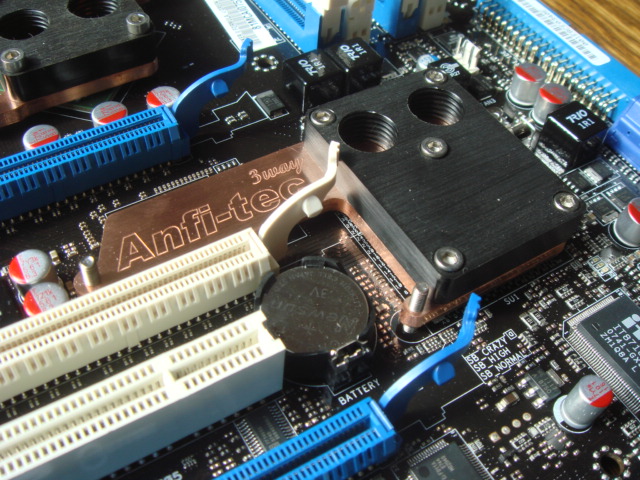

alternativ deckel

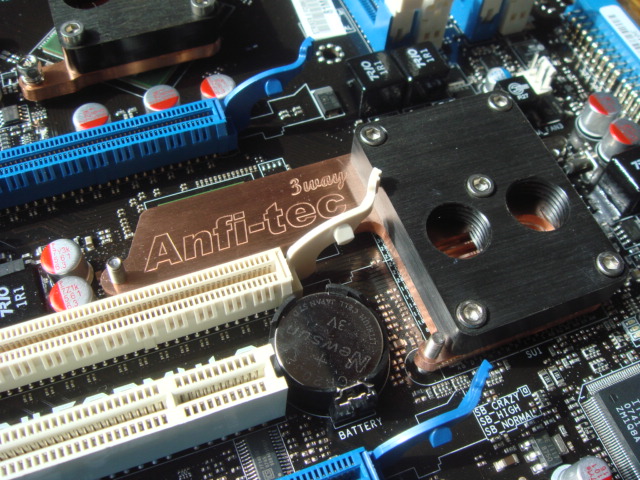

neu ist auch noch die zusatzschraube in der mitte,..ist einfach sicherer
mit der dichtung

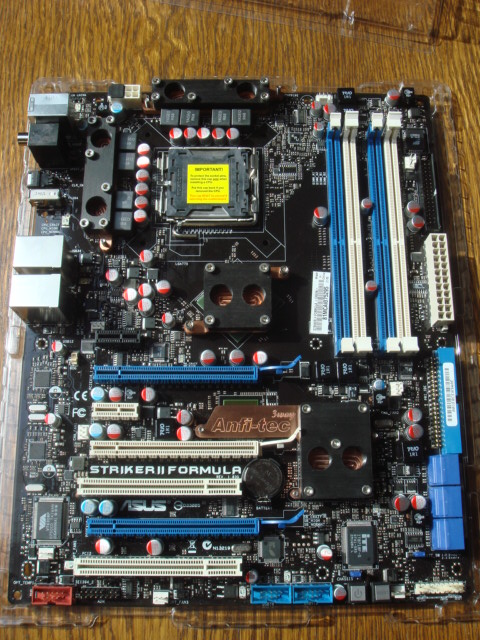

bla total ansicht


manchmal hab ich einfach nur das gefühl das ich euch mit bildern zuspamme ;P
wenn eucht das stört sagts!....dann lass ichs ^^

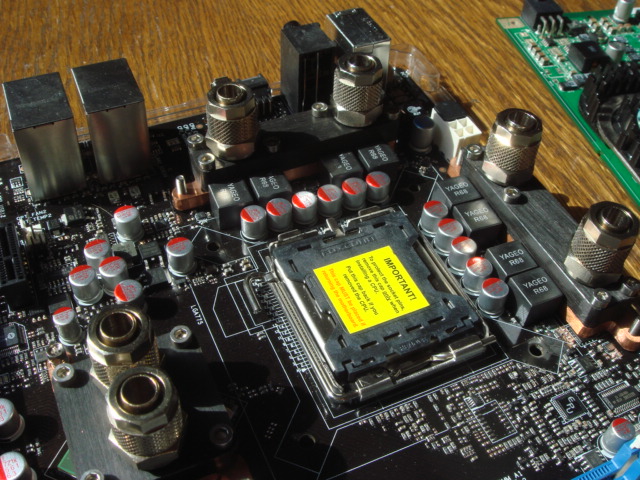

unsere guten alten spawas

die dinger passen echt überall drauf

da hat asus mal mitgedacht,.. nich wie andere hersteller :X
z.b. evga äbdert schon wieder seine pwm lagen beim 790i -.-
naja was solls

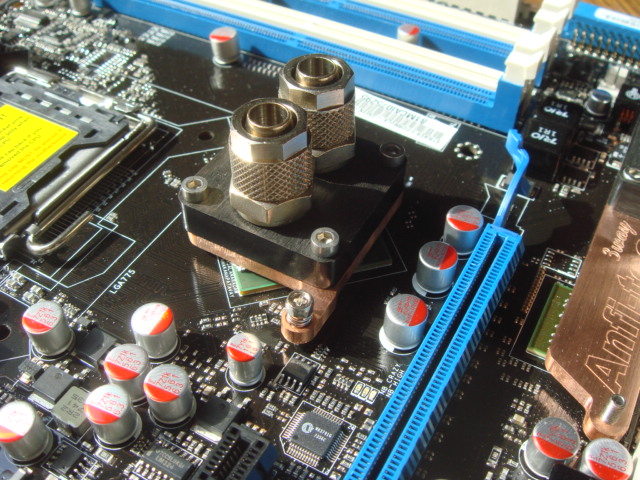

und zu guter letzt der nb


jaaa das war jetzt nicht so toll die der cpu kühler
aber weil ich selbst nich genug davon bekomme :X


am mittoch bin ich auf der metav ,..da machen ich vllt ein paar bilder für euch

[efferman]

sieht nit schlecht aus

[SeLecT]

Was wäre dein Thread ohne Bilder

Immer wieder welche posten!


Gute Arbeit Andre!

[Andreoid]

ein Paar Impressionen von dem Letzten Mittwoch auf der




links bei dem thk und dem hiwin stand haben wir uns was länger aufgehalten



hier ein paar
Linear & Kugelumlaufspindeln


Haben uns da nach etwas größeren Fräsen umgeguckt. :X
bestimmt dafür, wenn die autoindustrie nen modell in so knetmasse in 3D fräst
hab sowatt schon mal bei ner ford-entwicklung gesehen


das wär doch dann eher was für uns gewesen
jedoch kein platz, kein geld, und damit umgehen können erst recht nich  ^^



Plasmaschneider, sehr guenstig (verhältnissmäßig zu den anderen maschinen)


Spinning Wheel ...eine drehende Scheibe so das man immer sehen kann was die cnc gerade macht trotz unglaublich starkem kühlmitteleinsatz



finn neben nem "kreissägeblatt"
wenn man damit versucht kühlerböden zu schlitzen :X ^^


am mädler stand gab es sogar einen Wassergekühlten PC^^. hab das gefühl den irgendwo schon mal in nem forum hier gesehen zu haben.



zu Guter letzt noch 2 Videos,

ziemlich schnelles Fräszentrum
http://anfi-tec.de/forenbilder/08-04-03metav/cnc.MPG

lustige Werbe idee (leider schräg aufgenommen -.-)
http://anfi-tec.de/forenbilder/08-04-03metav/moni.MPG

[efferman]

der verrohrte Rechner sieht ja mächtig nach blingbling aus. Is aber wie es ausschaut stellenweise nicht so sauber gebogen. Muss ma aber erstma besser machen

[Andreoid]

ich habe euch ja versprochen das es bilder vom
eXFRS
von innen gibt ^^


tut mir leid die bilder sind nich so gut geworden,..bei meiner cam ist das display kaputtgegangen und jetzt musste ich "blind" fotografieren

alle teile (die halbrundkopfschrauben hab ich vergessen)


Kühlstruktur
2mm tief 1.5mm breite kanäle
bedeckt in der breite ienen ganzen intel ihs


die 2 langen 2mm breiten Schlitzdüsen,..
und ihre ränder, welche den wasserrückfluss im kanal steuern sollen
der Abstand der Düsen und ihrer Ränder wurde an die Lage der Quadcore kerne angelehnt
Man kann hier noch gut die komplizierte negativform des Delrinstückes sehen (die sechskantaussparungen und der absatz für die va blende)


und hier ist die zwischenplatte reingesetzt
die große zuflusstasche läss erahnen warum der kühler seinen namen hat


deckel drauf und fertig isser
koplett verschraubt werden unten noch die überstehenden gewinde der sechskantbolzen abgeschliffen, und anschließend der boden mit verschiedenen bandschleifbändern aufbereitet

[Fragchicken]

Der Mäddler-PC war von einem ausm Forumdeluxx. Wegen dem war ich extra auf der GC07 (fr) und der Typ kam erst am Sa. ^^

Der Kühler hat eine interessante Form - Düsenkühlerprinzip?

[Zeh Emm]

Die Drehscheibe ist ein uralter Hut. Anwendung findet sie schon seit Ewigkeiten in der Schifffahrt.

[aSSaD]

Der Mäddler-PC war von einem ausm Forumdeluxx. Wegen dem war ich extra auf der GC07 (fr) und der Typ kam erst am Sa. ^^

Der Kühler hat eine interessante Form - Düsenkühlerprinzip?

im caseumbau ist der auch. nur wäre ich wegen dem vermutlich nicht nach leihbdsch gefahren

[finnzwerg]

Würde das Gaze ein FlachDualDüsenKühlerPrinzip nennen ^^

Die Drehscheibe ist ein uralter Hut. Anwendung findet sie schon seit Ewigkeiten in der Schifffahrt.

Für mich war es trotzdem neu ^^ bzw hatte es bisher immer nur auf Bildern Gesehen.

zum MädlerPC,
hier nen link den ich aus nem anderen Forum genommen habe.
http://extreme.pcgameshardware.de/showthread.php?t=9684&highlight=maedler

Gruß Finn
PS noch eine abi prüfung dann geht es wieder in den Keller ^^

[M0rre]

Die drehende Scheibe ist doch standard bei grösseren Fräsen oder?

hab ich jedenfalls schon oft gesehen. und ich hab mit fräsen usw nix am hut.....

BTT: sehr geiler Kühler... wenn der Leistung bringt solltet ihr echt nen Laden aufmachen xD

[finnzwerg]

zur scheibe, kp war halt das erstemal das ich sowas in real life gesehen habe...

.-.......


Nach eine längeren Pause nun wieder
ein berühmt berüchtigte Sonntagabend Update (nicht zu ernst nehmen )

Bin endlich mal wieder zum Fräsen gekommen, diesmal keinen Wasserkühler sondern ein Custom USB-Stick.

hier erstmal das alte Gehäuse. (sah irgendwie verdammt billig aus )


Die zwei cu Plättchen wurden mit epoxyharz über nacht zusammen geklebt.


erstmal auf den Bandschleifer.....


(erst mit 60, 120, 400 und dann noch unser polierband)

..... nach einer Stunde .....



unter 6mm dünn! das alte war 9mm Dick


Das ganze geht auch ohne Fräse, dann müsste man nur ein dreiteiliges Gehäuse bauen !

Wollt mal fragen was ihr von dem kleinen Mini-Mod haltet.


Gruß Finn

[efferman]

geil find ich das, jetzt noch vernickeln und das ding wär Porno

[Andreoid]

dann hätt mans nur nich mehr bandschleifen können ^^
wegen dem überquillenden epoxy
und jetzt kann mans nicht mehr vernickeln ,..sonst iss der chip usw hin
aber man hätte uach messing oder so nehemen können,..hmm gute idee ich glaub ich brauch auch sowas

[M0rre]

sieht ja mega geil aus

jetzt noch mit logo und wie effe schon sagt am besten vernickelt

[Zeh Emm]

Ich will ne Delrinversion

[Iceberg]

Die Zeit für sowas hätte ich gerne mal wieder...
