Autor Thema: Diesim  (Gelesen 23695 mal)

Offline nemon

  • Administrator
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.628
  • Da bin ich wieder
Re: Diesim
« Antwort #20 am: 06. Dezember 2007, 01:11:45 »
das vernickelte kupfer ist recht genau 1mm dick. da geht noch was, ist nur die frage, ob es n├Âtig ist, wenn dann doch ein diesim da raufkommt

Offline efferman

  • Redaktionsleiter
  • ist zum S├╝dpol gezogen
  • ***
  • Beitrńge: 4.657
  • Erfinder der "Festolatten"
Re: Diesim
« Antwort #21 am: 06. Dezember 2007, 06:00:46 »
Kann man den DIE-Sim nicht direkt aus einem To-247 zurechtfr├Ąsen? Wie viel Platz hat man da wohl bis zum Silizium? :D
Den Fet w├╝rde ich nicht derart bearbeiten, denn die gehen auch gerne mal kaputt und dann jedesmal nen fet auffe fr├Ą├če zu spannen halte ich f├╝r keine gute idee

Offline halllo_fireball

  • Redaktionsleiter
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.563
  • Chefschlafnase
Re: Diesim
« Antwort #22 am: 06. Dezember 2007, 11:54:23 »
LOL also Fet fr├Ąsen ist sicherlich die schlechteste Idee ├╝berhaupt - denk mal dran was f├╝r Temps beim fr├Ąsen entstehen, vor allem bei so nem kleinen Blech...

Sach ma nemon was gibt es eigentlich an alternativen bei den Fets? Eventuell welche die bis 200W  oder h├Âher gut mitgehen...?

Jan :-)

Offline nemon

  • Administrator
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.628
  • Da bin ich wieder
Re: Diesim
« Antwort #23 am: 06. Dezember 2007, 13:42:38 »
im to220-geh├Ąuse keine, die k├Ânnen einfach nicht mehr. vielleicht w├Ąr der hier intetressant: javascript: http://www.ortodoxism.ro/datasheets/irf/irfp260n.pdf
das k├╝hlblech sollte ca. 15x13mm haben, also zwischen quadcore und dualcore angesiedelt. gibts bei reichelt f├╝r knapp ├╝ber 2 euro, also recht preiswert

Offline halllo_fireball

  • Redaktionsleiter
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.563
  • Chefschlafnase
Re: Diesim
« Antwort #24 am: 06. Dezember 2007, 15:00:12 »
300 W klingen schonmal deutlich besser :-) Ich denke mal wir sollten den Teststand eher mit diesem Fet konzipieren...

Jan :-)

Offline nemon

  • Administrator
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.628
  • Da bin ich wieder
Re: Diesim
« Antwort #25 am: 06. Dezember 2007, 16:26:24 »
halt! 300w gelten auch nur, wenn es dir gelingt, die k├╝hlplatte auf 25┬░c zu halten. sonst gilt der power derating faktor von 2w/k, also bei 75┬░c temperatur musst du 50x2w=100w abziehen und darfst nur noch mit 200w heizen. dies sollte auch ein grund f├╝r das ableben des ein- oder anderen fets des bisherigen fet sein, der zwar 150w abgeben kann, aber ebenfalls nur bei 25┬░c geh├Ąusetemperatur. dessen derating faktor betr├Ągt 1w/k, also bei 100┬░c nur noch 75W

Offline efferman

  • Redaktionsleiter
  • ist zum S├╝dpol gezogen
  • ***
  • Beitrńge: 4.657
  • Erfinder der "Festolatten"
Re: Diesim
« Antwort #26 am: 02. Januar 2008, 17:28:28 »

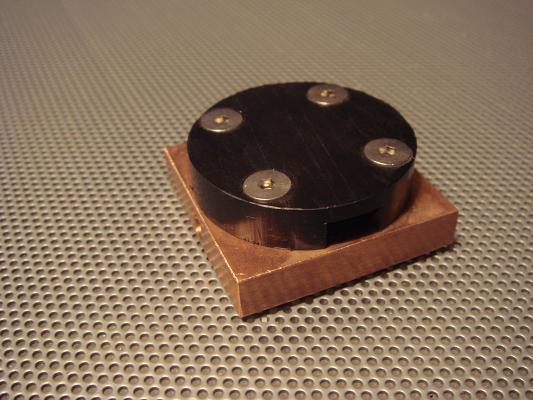

Danke an andreoid f├╝r das fr├Ąsen des neuen diesims

Offline nemon

  • Administrator
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.628
  • Da bin ich wieder
Re: Diesim
« Antwort #27 am: 02. Januar 2008, 20:35:39 »
nettes teil, sicherlich ein ganzes st├╝ck besser, als die bisherige version, bei der ja auch der fet mit diesim bei jedem k├╝hlerwechsel neu eingeklemmt wurde. es ist wohl richtig, dass effe noch nach einem delrin-st├╝ck gefragt hat, was auch einen fet im to247-geh├Ąuse aufnehmen kann. im prinzip ist ja nur der schlitz ein wenig breiter. ich h├Ątte vermutlich die scheibe delrin etwas gr├Â├čer gemacht und mit 4 gewinden versehen, um es auf einer grundplatte festschrauben zu k├Ânnen, oder soll auch das durch die 4 schrauben passieren, die hier den kupferblock festhalten?

Offline efferman

  • Redaktionsleiter
  • ist zum S├╝dpol gezogen
  • ***
  • Beitrńge: 4.657
  • Erfinder der "Festolatten"
Re: Diesim
« Antwort #28 am: 02. Januar 2008, 20:53:18 »
nein das wird nicht festgeschraubt

Offline halllo_fireball

  • Redaktionsleiter
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.563
  • Chefschlafnase
Re: Diesim
« Antwort #29 am: 12. Februar 2008, 12:55:22 »
Da wir wohl in Zukunft noch eine zweite WPS Platine unser eigen nennen k├Ânnen l├Ąuft gerade die Planung des Diesims - mittlerweile ist das der dritte Vorschlag:

Der Diesim ist dabei komplett in Delrin gekapselt. Als Heizung kommt ein FET im TO247 und nicht wie bisher TO220 Geh├Ąuse zum Einsatz. Der Vorteil ist, dass der Fet h├Âhere Temperaturen aush├Ąlt und in seiner Fl├Ąche ziemlich exakt einer aktuellen Quadcore CPU entspricht.
Wie man sieht hat der Diesim ├Ąhnlichkeit mit einer realen CPU: Das liegt daran, dass ich den Fet in ein normales Mainboard einbauen m├Âchte (Pinfeld teilweise auss├Ągen) und somit ein Blech sparen kann, was mir das Mainboard simuliert. Au├čerdem kann die Montage dann 1zu1 nachvollzogen werden - mit einem Blech, dass ein paar L├Âcher f├╝r die Halterungen hat, sieht das etwas abstrakter aus.
Meinungen sind willkommen :) ├ťbrigens soll obendrauf noch ein Heatspreader...

Jan :)

EDIT: Die Bohrung im Kupfer dient f├╝r den Tempsensor. Der Fet wird dadurch an seinem Platz gehalten, dass er durch die untere Platte mit Hilfe von zwei Schrauben gegen den Diesim gedr├╝ckt wird.

[gel├Âscht durch Administrator]
« Letzte ─nderung: 12. Februar 2008, 12:56:52 von halllo_fireball »

Offline muracha

  • Userredakteur
  • hat nen Monsterradi
  • ****
  • Beitrńge: 266
  • S.754 pro
Re: Diesim
« Antwort #30 am: 12. Februar 2008, 13:47:59 »
gef├Ąllt mir die idee, besonders mit der monatgem├Âglichkeit auf dem "mainboard".

dennoch bin ich skeptisch, was den praktischen nutzen angeht. wo sollte der sein? halterung des k├╝hlers ├╝berpr├╝fen?
www.eiskaltmacher.de => einfach frostig

Offline halllo_fireball

  • Redaktionsleiter
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.563
  • Chefschlafnase
Re: Diesim
« Antwort #31 am: 12. Februar 2008, 13:55:39 »
Jap, geht schlichtweg darum, m├Âglichst reale Bedingungen zu schaffen, also genau den Anpressdruck, wie er vom Hersteller vorgesehen ist.

Jan :)

Offline muracha

  • Userredakteur
  • hat nen Monsterradi
  • ****
  • Beitrńge: 266
  • S.754 pro
Re: Diesim
« Antwort #32 am: 12. Februar 2008, 14:39:50 »
okay, dann ist das mehr optimal :)
www.eiskaltmacher.de => einfach frostig

Offline nemon

  • Administrator
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.628
  • Da bin ich wieder
Re: Diesim
« Antwort #33 am: 12. Februar 2008, 20:46:28 »
zwar bin ich noch imemr der ansicht, dass ein stahlblech mit der dicke eines mainboards und passenden bohrungen ebenfalls gut aussieht und einen identischen zweck erf├╝llt, aber wenn du ein mobo nehmen willst, mach es ruhig. zur form des diesims: ist schon ok, fertigungstechnisch gut zu machen, l├Ąsst sich gut montieren und erf├╝llt seinen zweck. zum heatspreader: ich meine, du musst nicht extra noch so ein teil basteln, wenn du schon einen diesim fertigen willst. aber dazu haben wir uns ja schon gestern ausf├╝hrlich gekloppt. und mit einem to247-fet wirst du vermutlich nicht falsch liegen. wenn es darum geht, gute k├╝hler ans maximum zu treiben, geht einem to220 doch bald die puste aus. ich hab da ja auch paar experimente gemacht ;)

Offline Iceberg

  • Moderator
  • hat sich nen Bong gebaut
  • **
  • Beitrńge: 590
  • Kaltmachereiskaltmacher!
Re: Diesim
« Antwort #34 am: 12. Februar 2008, 22:21:04 »
hast du schon einen gefunden der keine Spannung am R├╝cken des Geh├Ąuses f├╝hrt?

I am nerdier than 97% of all people. Are you a nerd? Click here to find out!


Das ist keine Echtzeit, DAS IST ZUKUNFT!!

Als ich mit dem Zug nach Cham kahm war der f├╝r Fuhrt schon fuhrt. Auch den nach Erlangen kann ich jetzt nicht mehr erlangen...

Offline nemon

  • Administrator
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.628
  • Da bin ich wieder
Re: Diesim
« Antwort #35 am: 12. Februar 2008, 23:21:07 »
bei den spannungen und der schaltung liegt zwar nicht "keine" spannung hinten an, aber eine, die im bereich bis 1 volt liegt.

Offline Iceberg

  • Moderator
  • hat sich nen Bong gebaut
  • **
  • Beitrńge: 590
  • Kaltmachereiskaltmacher!
Re: Diesim
« Antwort #36 am: 13. Februar 2008, 21:53:15 »
bei den spannungen und der schaltung liegt zwar nicht "keine" spannung hinten an, aber eine, die im bereich bis 1 volt liegt.

hm, zwar nicht das Optimum, aber besser als VCC am R├╝cken. Wenn sich dennoch eine M├Âglichkeit ohne Spannung ergibt w├Ąhre mir die wesentlich lieber
K├Ânnten wir den Rest des Geh├Ąuses auch auf das selbe Potential legen? Oder das komplette Geh├Ąuse wird nur aus Kuststoff gefertigt. Ergo kein Kurzschluss m├Âglich. Dann ists aber mit der St├Ârungsunempfindlichkeit Essig denke ich.

I am nerdier than 97% of all people. Are you a nerd? Click here to find out!


Das ist keine Echtzeit, DAS IST ZUKUNFT!!

Als ich mit dem Zug nach Cham kahm war der f├╝r Fuhrt schon fuhrt. Auch den nach Erlangen kann ich jetzt nicht mehr erlangen...

Offline nemon

  • Administrator
  • k├╝hlt mit Trockeneis
  • ******
  • Beitrńge: 1.628
  • Da bin ich wieder
Re: Diesim
« Antwort #37 am: 14. Februar 2008, 00:15:47 »
wir werden wohl einen shunt mit <100mOhm verwenden und str├Âme bis 10 ampere. also habe ich am shunt maximal 1 volt spannungsabfall gegen├╝ber masse. damit kann ich gut leben. sp├Ątestens, wenn der wps galvanisch vom stromnetz getrennt wird, k├Ânnte dieses potential auch auf erde gelegt werden. dann muss halt ein galvanisch trennendes netzteil verwendet werden (sollte eh der fall sein) und die schnittstelle vom pc bekommt man auch isoliert hin. dann k├Ânnte man genauso ein schwebendes potential w├Ąhlen, also den wps nicht auf irgendein bezugspotential ziehen.

Offline Iceberg

  • Moderator
  • hat sich nen Bong gebaut
  • **
  • Beitrńge: 590
  • Kaltmachereiskaltmacher!
Re: Diesim
« Antwort #38 am: 14. Februar 2008, 16:16:40 »
wir werden wohl einen shunt mit <100mOhm verwenden und str├Âme bis 10 ampere. also habe ich am shunt maximal 1 volt spannungsabfall gegen├╝ber masse. damit kann ich gut leben. sp├Ątestens, wenn der wps galvanisch vom stromnetz getrennt wird, k├Ânnte dieses potential auch auf erde gelegt werden. dann muss halt ein galvanisch trennendes netzteil verwendet werden (sollte eh der fall sein) und die schnittstelle vom pc bekommt man auch isoliert hin. dann k├Ânnte man genauso ein schwebendes potential w├Ąhlen, also den wps nicht auf irgendein bezugspotential ziehen.

das klingt gut. Muss also nur gekl├Ąrt werden, dass unsere Verwendeten Netzteile komplett Galvanisch trennen. Wie ist das bei Schaltnetzteilen? Afaik sind die aufgrund von Geh├Ąuseerdung nicht auf Schwebendes Potential ausgelegt.

I am nerdier than 97% of all people. Are you a nerd? Click here to find out!


Das ist keine Echtzeit, DAS IST ZUKUNFT!!

Als ich mit dem Zug nach Cham kahm war der f├╝r Fuhrt schon fuhrt. Auch den nach Erlangen kann ich jetzt nicht mehr erlangen...

Offline al_bundy

  • hat ne Eismaschine
  • *****
  • Beitrńge: 337
    • www.liquidextasy.de
Re: Diesim
« Antwort #39 am: 20. Februar 2008, 01:14:06 »
so freunde der sonne^^
zun├Ąchst mal gleich zum anfang. realit├Ątsnah kann man nie messen. tolleranzen sind ├╝berall vorhanden. ich schreibe einfach mal nen bisschen was dazu.

zur isolierung: v├Âlliger schwachsin.
warum: weil da sowieso keine zugluft herscht. und weil eh nie 100% der abgegebenen w├Ąrmeleistung am k├╝hler ankommen. und ob es faktisch 60% 90& oder 92% sind das ist vollkommen egal.
warum ist das egal: nehmen wir mal einen fixedwert von 85%. dann kommen immer und jeddes mal 85% am k├╝hler an. selbst wenns 92% oder 60% w├Ąren. der wirkungsgrad bleibt immer gleich. das cad file mit mit den ihs und der pom ummantelung kann man so aber stehen lassen. schaden tut es nicht, kann man aber wie gesagt vernachl├Ąssigen. als isolierst├╝ck ist das effizienteste pom

man sollte zwar m├Âglichst realit├Ątsnah solche tests vollf├╝hren, aber das spielt bei einen teststand nur eine untergeordnette rolle. das A und O ist die reproduzierbarkeit der ausgelesenen werte. nur darauf und einzig und alleine darauf kommt es an.

um es realit├Ątsnah halten zu wollen, empfehle ich einen original ihs
warum: weil reale cpu's den auch drauf haben.
original intel ihs sind afaik 2mm dick
und das is thermisch gesehen ne menge bei ienen k├╝hler mit 2mm mehr restboden beispielsweise bekommt man im delta T schon sch├Ątzungsweise 5K schlechtere werte raus.
wie verbaue ich den ihs.
ganz einfach. ->anl├Âten
entspricht der realit├Ąt und h├Ąlt f├╝r die ewigkeit.

ihs planschleifen lassen, versteht sich von selbst. man schleift da was wei├č ich, ca 2-3hundertstel mm ab bis er plan is. thermisch macht das keinen messbaren wiederstand.

dann noch ein punkt an den hier niemand gedacht hat. gr├Â├čte fehlerquelle neben das auftragen der wlp ist der mensch. der k├╝hler wird nie 100% genauso wieder aufgesetzt. deswegen einen zentrischen aufsatz bauen wo der cooler drinne eingesetzt wird. beispielsweise und optimalerweise 50,2 x 50,2mm
so hat jeder g├Ąngige cooler noch an jeder seite 1/10mm platz. und das risiko des falschaufsetztens ist gleich 0
wenn ein cooler 0,5mm auf eine falsche seite aufgesetzt wird verf├Ąlscht es das endergebnis gerade bei d├╝senk├╝hler erheblich.

Diesim: erstmal m├╝sst ihr euch nen kopf machen auf welcher basis der diesim sein soll. ich w├╝rde mich da nicht wirklich festsetzen, sondern eher 2 diesims fertigen. einmal amd hummer und einmal intels quadcore. so k├Ânnt ihr sehen wie die cooler auf einen single core und einen quadcore abschneiden.

zu den ma├čen des cores am diesim. tolleranzen von +- 1/10mm sollten reichen. die schwankungen sind nur marginal und liegen im bereich der messtolleranzen. das behaupte ich jetzt einfach mal in meinen jugendlichen leichtsin.
desweiteren sollte der rest des kupferblocks so kompakt wie m├Âglich gefertigt werden, damit nicht nur unn├Âtig noch mehr lesitung verschwendet. im grunde egal, aber was man schnell und einfach l├Âsen kann ohne viel aufwand, das sollte man mitnehmen.

wenn ihr mit fets heizt und euch f├╝r einen quadcoredummy entscheidet, dann heizt mit 2 fets, da die w├Ąrmequelle dann nicht nur zentral wirkt, sondern eher gleichm├Ą├čig.


den anpressdruck w├Ąhlt ihr, nicht der hersteller. ihr k├Ânnt die k├╝hler mit 5kg anpressdruck testen, sowie auch mit 40kg. empfehlen w├╝rde ich jedoch 30-40kg. damit liegt ihr noch in den specs die intel vorschreibt.
warum einen so "hohen" anpressdruck:
damit sich die w├Ąrmeleitpaste an den seiten rausdr├╝ckt.

Wieviel Watt solltet ihr zum heizen nehmen:
generell soviel wie m├Âglich
warum:weil es die tolleranzen genauer darstellt und die k├╝hler im testfeld weiter auseinander liegen. ich empfehle da 150W ist ganz brauchbar.


wie montiert ihr die cooler?
realit├Ątsnah, mit original halterung?
schwachsinn...
warum, da man keinen genauen anpressdruck reproduzieren kann.
also m├╝sst ihr das alt konventionel mit einer Vertikalen kraft machen. etweder pneumatisch, oder halt mit gewichten. optimal w├Ąre es wenn man auch beim anpressen ob nun zentrish oder nicht, noch druckfedern mit einsetzt. bei einen anpressdruck von beispielsweise 40kg, empfelhe ich eine drockfeder mit 500N
das ist das reproduzierbarste. und nur darauf kommt es bei einen k├╝hlertest an.

welche wlp solltet ihr verwenden?
aus solidarischen gr├╝nden und mechanischen gr├╝nden sowie thermischen gr├╝nden w├╝rde ich sagen fl├╝ssigmetall.
warum:
weil sich da auch garantiert noch das letzte zehntel gramm an den seiten rausquetscht. und weil der w├Ąrmeleitkoeffizient wesentlich besser is als bei pasten.




das hier und da irgendwo w├Ąrme am mobo abgegeben wird is ja sowas von egal.
wie im punkt eins schon beschrieben isses boogie wieviel w├Ąrmeleistung am k├╝hler ankommt. die effektive leistung kann sowieso niemand mit sicherheit bestimmen.
tips:
schneiden kein gewinde in pom, resit schnell aus und h├Ąlt nich viel
holt euch infos und praxis erfahrungen ein von leuten die sowas schonmal gemacht haben und vertraut nicht so sehr auf irgendwelchen berechnnungen. in der realit├Ąt sieht alles anders aus.

was auch noch wichtig ist, ist die verwendette sensorik. tempf├╝hler und die geschichte die die werte ausliest und weitergibt.

so das wars erstmal, ist genug stuff dabei^^
